RELES

¿Que es un relé?

El relé es un dispositivo electromecánico, que funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.

El rele permite controlar pormedio de una pequeña corriente a una corriente mas grande.

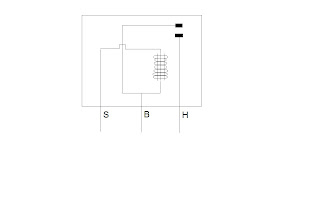

Rele de 3 pines

En el cual podremos encontrar tres pines:

S: swich
B: bateria
H: horn
Disyuntor

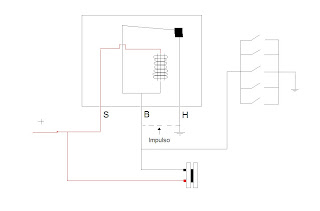

Relevo


Rele de 4 pines

En el cual podremos encontra 4 pines:

85: entrada de corriente a bobina
30: salida de corriente - entrada de corriente
86: entrada de corriente a bobina
87: entrada de corriente - salida de corriente

Disyuntor


Relevo


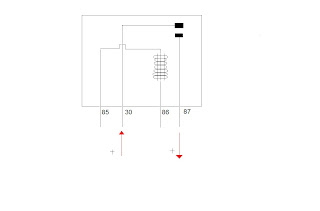

Elevador

Rele de 5 pines

existen dos tipos:
rele de 5 especial, el cual los pines 87 y 87A se activan al mismo tiempo.

rele de 5 comun, el cual los pins 87 y 87A son independientes.

En los cuales podremos encontra 5 pines:

85: entrada de corriente a bobina
30: salida de corriente - entrada de corriente
86: entrada de corriente a bobina
87: entrada de corriente - salida de corriente

87A: entrada de corriente - salida de corriente

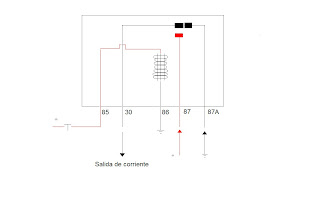

Inversor
